Zapojení průmyslového stroje: Co musí být hotové před zahájením výroby

Pořízení nového obráběcího centra, lisovací linky nebo robotického pracoviště je pro každou výrobu zásadní investicí. Skutečný závod s časem ale začíná až ve chvíli, kdy stroj dorazí do Vaší haly. Správné a bezpečné zapojení průmyslového stroje totiž neurčuje jen rychlost spuštění výroby, ale i životnost technologie a bezpečnost operátorů. Podívejte se na kompletní postup krok za krokem, který zajistí bezproblémový náběh provozu.

1. Příprava pracoviště a kontrola dokumentace

Než se technologie vůbec dotkne podlahy haly, je nutné ověřit připravenost infrastruktury. Opomenutí v této fázi vedou k nákladným prostojům a zbytečnému zdržení montážních týmů.

Před zahájením samotné instalace kontrolujeme:

• Projektovou dokumentaci a schémata zapojení: Ověření napěťové soustavy, příkonu, krytí (IP) a požadavků na jištění stanovených výrobcem.
• Dimenzování napájecího přívodu: Prověření, zda stávající rozvaděč a kabelové trasy zvládnou požadované proudové zatížení a startovací špičky.
• Ostatní média: Připravenost stlačeného vzduchu, chladicí vody nebo odsávání, pokud je stroj vyžaduje k provozu.
• Stavební připravenost: Nosnost podlahy, kotevní body a dostatečný manipulativní prostor pro servisní přístup.

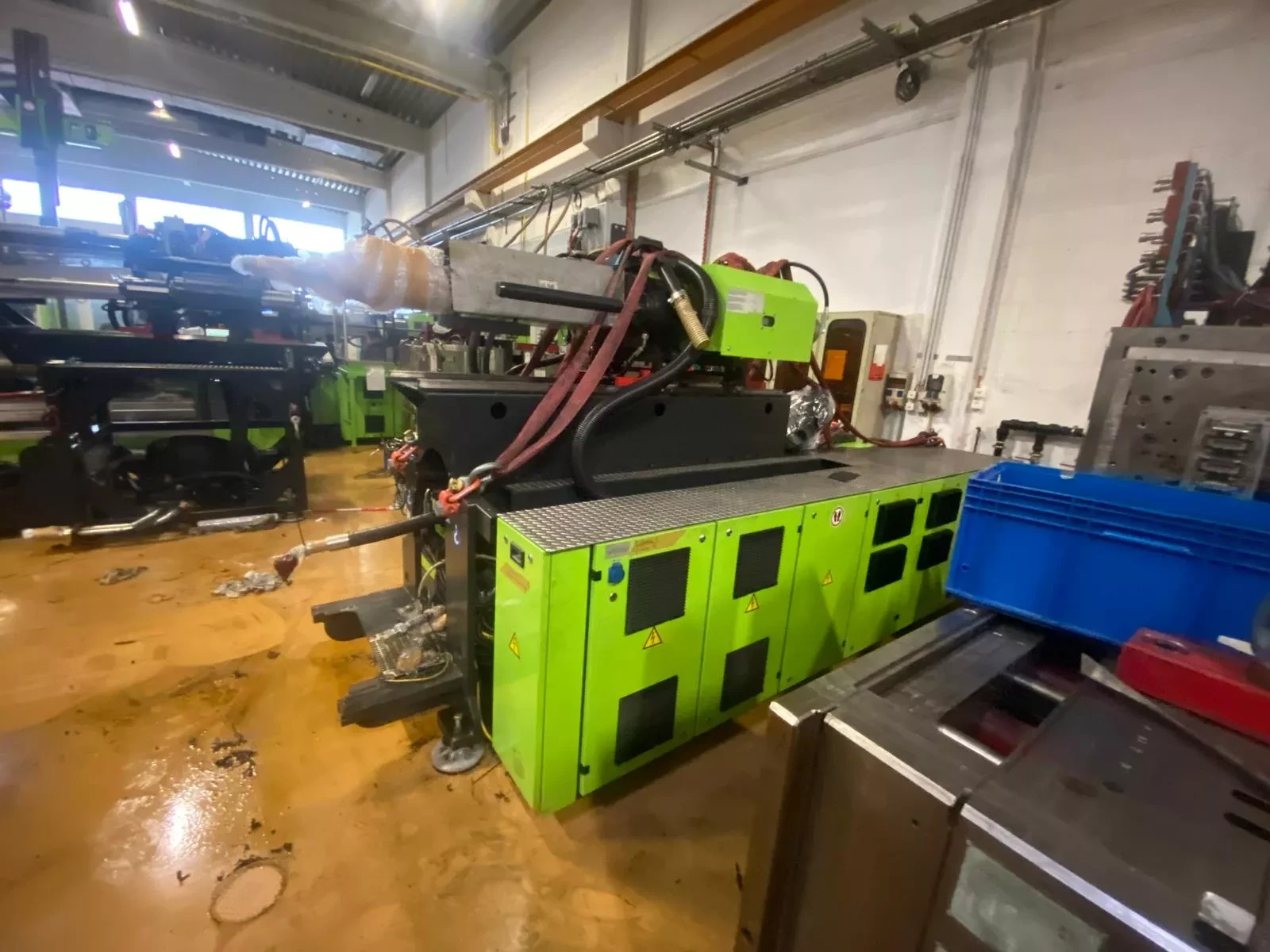

2. Mechanické ukotvení a elektroinstalace

Po usazení stroje na pozici nastupuje fáze fyzického připojení. Elektroinstalační práce na průmyslových technologiích podléhají přísným normám a vyžadují zkušený tým elektromontérů.

V této fázi probíhá:

1. Pokládka a ochrana kabeláže: Vedení napájecích i signálových kabelů v odrušených žlabech a trubkách s ohledem na elektromagnetickou kompatibilitu (EMC).
2. Připojení k napájecí síti: Správné zapojení fází, nulového vodiče a ochranného vodiče (PE).
3. Pospojování a uzemnění: Zajištění doplňkového vyrovnání potenciálů všech vodivých částí stroje a okolních konstrukcí pro zamezení úrazu elektrickým proudem.
4. Slaboproud a komunikace: Propojení řídicích systémů (PLC), snímačů, průmyslové sběrnice (Profinet, Ethernet/IP) a bezpečnostních prvků.

Přehled fází instalace a klíčových úkonů

Následující tabulka přehledně shrnuje, jaké kroky po sobě následují a co je jejich cílem:

3. Měření a výchozí revize elektro: Povinnost před spuštěním

Zákony i bezpečnostní normy mluví jasně – stroj nesmí být uveden do trvalého provozu bez platné výchozí revize elektroinstalace. Revizní technik prověří, zda je zařízení z hlediska bezpečnosti plně způsobilé k provozu.

Během revize se provádí měření např.:

• Impedance poruchové smyčky (ověření rychlosti vybavení předřazeného jištění).
• Izolačních odporů napájecích vedení a vinutí.
• Spojitosti ochranného obvodu a správného dimenzování ochrany před nebezpečným dotykem.

4. Funkční zkoušky a bezpečnostní okruhy

Samotné přivedení elektřiny je jen polovina úspěchu. Před vhozením prvního materiálu do výroby se provádí komplexní testování funkčnosti bez zátěže i v simulované zátěži.

Garantovat musíme především funkci bezpečnostních prvků:

• Kontrola fáze a smyslu otáčení: Chybný směr otáčení elektromotorů nebo čerpadel může novou technologii okamžitě zničit.
• Testy E-STOP (Central Stop): Ověření okamžitého odpojení nebezpečných pohonů při stisknutí bezpečnostního tlačítka.
• Bezpečnostní zábrany a optické závory: Test reakce stroje na přerušení paprsku nebo otevření krytů během chodu.

5. Zkušební provoz a předání do ostré výroby

Po úspěšné revizi a funkčních zkouškách následuje krátkodobý zkušební provoz. Během něj se sleduje provozní teplota rozvaděčů, stabilita napětí a reakce řídicího systému při plné zátěži. Výstupem celého procesu je předávací protokol a předání kompletní dokumentace skutečného provedení.
